БКТП

Назначение блочных комплектных трансформаторных подстанций

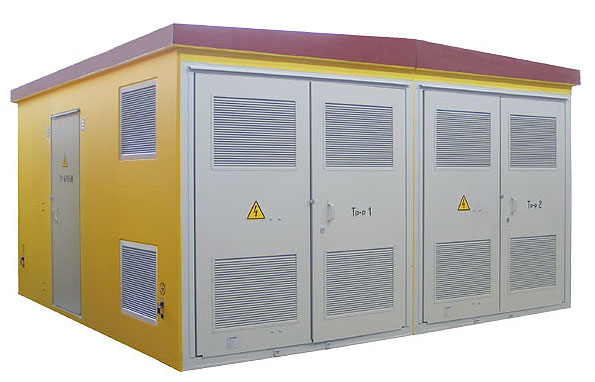

Блочные комплектные трансформаторные подстанции (БКТП) предназначены для для электроснабжения городских жилищно-коммунальных, общественных, инфраструктурных и промышленных объектов, а также коттеджных посёлков и зон индивидуальной застройки.

В состав БКТП входят:

1. Надземный блок (железобетонный корпус с металлическими элементами, в нем размещено электрическое оборудование).
2. Подземный блок (является приямком для кабелей, в маслонаполненных БКТП в данном блоке имеется маслосборник, также выполняет функцию фундамента).

Преимущества БКТП

Начиная с 2010 года блочные подстанции получили широкое распространение. Это обусловлено рядом преимуществ, которые БКТП имеют перед другими типами подстанций:

• более высокая экономичность, за счет исключения затрат на проектирование. Заказчик может выбрать подходящий для него стандартный тип из числа разработанных заводом;
• более высокое качество, обусловленное лучшей технологичностью конструкции;
• возможность расширения подстанции без ломки или переделки помещения;
• более компактные размеры;
• более высокая мощность (до 2500 кВА), которая позволяет применять БКТП для крупных промышленных предприятий и больших населенных пунктов;
• неприхотливость к воздействиям окружающей среды, обусловленная железобетонным корпусом: возможна эксплуатация в любой климатической зоне, включая регионы повышенной влажности (до 100%);
• наличие кабельного приямка, также выполняющего функцию фундамента, что повышает надежность подстанции и оборудования;

Условия эксплуатации БКТП

Номинальные значения факторов внешней среды при эксплуатации блочных подстанций описаны в ГОСТ 15150 и ГОСТ 15543.1:

• температура воздуха от -60оС до +40оС;
• относительная влажность наружного воздуха – до 100%;
• высота над уровнем моря – не более 1000 м;
• окружающая среда невзрывоопасная;
• окружающая среда не содержит токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих материалы и изоляцию;
• температура воздуха при хранении законсервированных БКТП от -50оС до +40оС.

Комплектация БКТП при поставке

Стандартная блочная трансформаторная подстанция поставляется в следующей комплектации:

1. Бетонная оболочка с металлоконструкциями и оборудованием в составе:
• силовой трансформатор (транспортируется вне бетонной оболочки);
• распределительное устройство высокого напряжения;
• распределительное устройство низкого напряжения;
• кабельные соединения;
• шкаф с источником бесперебойного питания;
• шкаф учета электроэнергии;
• система охранной и пожарной сигнализации;
• комплект светильников внутреннего освещения кабельного сооружения;
• ящик под гравийную засыпку;
• комплект электрозащитных средств;
• комплект информационных плакатов;
• комплект технологических закрытий стыков бетонных оболочек;
• техническая документация.
2. Кабельный приямок с металлоконструкциями в составе:
• маслоприемник (бетонный стакан);
• подставка под бетонный стакан.

В некоторых случаях можно дополнительно заказать:

• щит клеммный (по заказу);
• шкаф земляной сигнализации (по заказу).

Особенности монтажа БКТП

Монтаж блочной подстанции имеет следующие особенности:

1. Наличие фундамента предполагает предварительное рытье котлована.
2. Для монтажа применяется модульное здание из железобетона.
3. Наличие гидроизоляции для предотвращения порчи оборудования.
4. Предусмотрено создание обязательного заземляющего контура, установка систем звуковой (световой) сигнализации.
5. Необходимо применение прочных, морозостойких и влагостойких материалов.

Купить БКТП в Краснодаре

Наша компания предлагает купить БКТП в Краснодаре по низким ценам. Осуществляем доставку и установку. Квалифицированные специалисты ответят на ваши вопросы, помогут подобрать оборудование нужной мощности и произведут расчет стоимости нужной БКТП. Уточнить подробную информацию можно получить обратившись в наш офис или по телефону: 8(800) 200-57-31. Звоните!
